    结构安全监测系统

系统概述:

    对重大工程结构(桥梁、隧道、边坡、大坝、塔吊及船舶等大型结构)进行实时安全监测、及时识别结构的累积损伤并评估其使用性能和寿命,对可能出现的灾害提前预警,建立相应的安全预警机制。不仅对于提高结构的安全性和可靠性具有重大的科学意义,而且可以降低结构的运行和维护费用,具有可观的经济效益。
    本系统结合了点式与分布式两种测量优势,在结构的关键部位进行应变、温度、裂缝、振动等物理量实时在线监测的基础上,采用了分布式光纤监测技术,对结构的整体应变、温度等信息进行定期检测。通过两种检测方式,对结构进行整体的、系统的安全监测,确保及时、全面获取结构的安全状况信息。

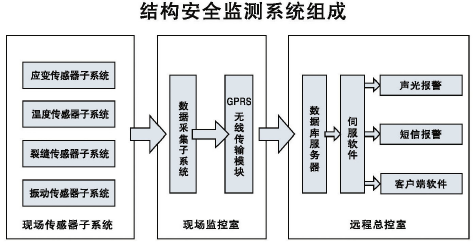

    全套系统分为现场传感器子系统、现场监控室和远程总控室三个部分组成。如下图所示。


    现场传感器子系统包括应变传感器子系统、温度传感器子系统、裂缝传感器子系统、振动传感器子系统四个部分,分别感知现场应变、温度、裂缝、振动等物理数据。
    现场监控室包括数据采集子系统、GPRS无线传输模块两个部分,数据采集子系统采集现场传感器子系统的数据。并通过无线传输模块将当前结构安全状态发送到远程总控室中。
    远程总控室包括数据库服务器、伺服软件、客户端软件、声光报警、短信报警五个部分。数据库服务器接收并存储现场监控室传递的数据。伺服软件对结构安全状态进行评估。用户可通过客户端软件获得结构的实时安全信息。当结构的健康状态出现异常就会触发声光报警与短信报警,将报警信息传送至工作人员。
应用范围:

桥梁、隧道、大坝、边坡、塔吊及船舶等重大结构的安全监测


系统特点:

点式与分布式并行监测
全光监测,安全可靠
光纤传感信号为光信号,现场无需供电、抗电磁干扰,抗雷击
实时在线监测
系统中所有监测点的数据可以进行同步采集、处理和分析,并能够实时显示
维护返修率低
光纤本征材料为石英光纤,确保了传感器的稳定性。在非恶意破坏的情况下,可在恶劣温湿环境下保持数十年工作寿命
