JL-SDX-BLQ-III输电线路避雷器在线监测系统

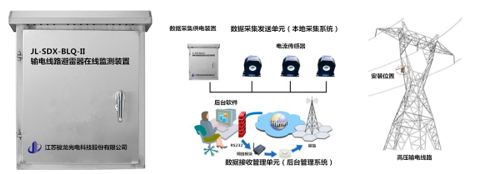

JL-SDX-BLQ-III输电线路避雷器在线监测系统由数据采集发送单元（本地采集系统）和数据接收管理单元（后台管理系统）两个部分组成。系统采用单匝穿芯电流传感器进行电流检测，依靠先进的微处理器技术以及独有的瞬态参数测试技术进行线性化处理与计算，进行全隔离无残压的取样，测量结果通过GPRS/GSM/433M进行数字无线传输。本系统具有极高的可靠性和安全性，可以对每组MOA避雷器进行实时检测，实现集中监测，有效地提高线路避雷器的巡视效率、减轻巡视人员的劳动强度。做到准确及时掌握运行设备的健康状况，使运行人员及时掌握并提前处理事故隐患，保障电力电网安全供电。

标准和规范：

u  EN-BLQT5149-2001          220-500kV变电所计算机监控系统设计技术规程

u  JB/T10492-2004               交流金属氧化物避雷器用监测器

u  JB2440-91                        避雷器用放电记数

u  Q/GDW 393-2009            110（66）kV～220kV智能变电站设计规范

系统特点：

1.     根据电生[2004]338号《氧化锌避雷器在线监测和带电测试技术规定》进行开发；

2.     非接触式测量原理：本系统的电流检测应用非接触式测量，实现全隔离无残压的取样方式，对避雷器工作不产生任何影响，有效地保障人身安全和设备安全；

3.     信息集成全数字通信：本系统应用信息集成和全数字通信新技术手段，实现在线实时远传功能，实现网络化管理；

4.     绿色环保供电装置：本系统采用太阳能取电和环保型锂电池供电，实现了智能化SOC控制，保证了本地系统的长期可靠供电要求；

5.     有效的抗干扰措施：本系统对干扰问题作了充分的考虑，分别采用了多种有效的抗干扰处理方法，能满足在强电磁场干扰环境下正常使用的要求；

6.     采用优化设计方案：本系统对检测信号进行了线性化处理，并且进行了温度补偿，保证了检测数据的准确性；

7.     基于GPRS/GSM/433M网络的无线数据传输方式，实现“实时、在线、智能、远传”监测。

技术指标：

u  检测泄漏电流范围：0.05～5.00mA，有效值误差±1%

u  记录放电动作累计次数：0～99次，正确率： 百分百

u  放电动作计数响应值：4/8μS≥50A(峰值)

u  采集相数：三相（A·B·C）

u  发送方式：二种，主动（自动）和被动（手动）

u  发送间隔：标准6小时一次（可根据用户要求调整）

u  报警阀值设置：在测量范围内选值

u  供电方式：太阳能和锂电池

u  适用环境：用于户外。-30℃～50℃＜95℅RH（非冷凝）

u  传输方式：GPRS/GSM/433M网络
