JL-JF-KGG-I开关柜局放测试仪

JL-JF-KGG-I 开关柜局部放电在线监测系统通过暂态地电波（TEV）传感器实时监测开关柜局放信号的主要特征量，包括局放脉冲次数、脉冲幅值，通过对不同缺陷模型下的时域相位、脉冲数和测量阀值之间关系的研究，结合超高频传感器和脉冲电流传感器，排除场干扰信号，对开关柜绝缘故障情况进行报警。

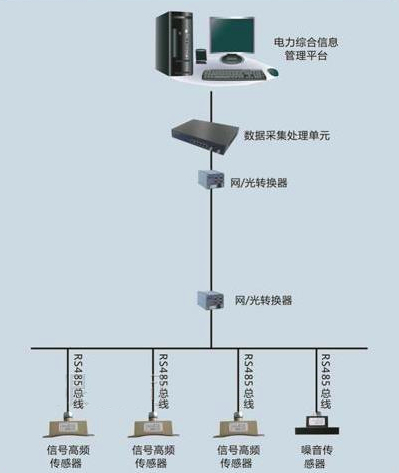

系统采用分布式结构，共分三层：设备及传感器层、数据采集监测预警层和分析诊断层。监测传感器接收来自开关柜的超声波及地电波信号，分析和诊断软件对监测装置传输来得数据进行记录和分析，在线查看和修改监测装置报警值，采集时间间隔等。

产品特性：

u  具有同步采样技术，多达256台开关柜可以在同一时刻进行局放信号采集，横向比较各个设备的健康状况，可实现以传感器为中心的局放定位。

u  TEV传感器和UHF传感器采用非侵入式安装在低压侧，无需停电安装，工程量小，不影响开关柜本身绝缘性能。

u  采用瞬时低电压（TEV）法联合超高频（UHF）法和脉冲电流法，分别排除空间电磁干扰和从电缆传过来的电磁干扰，提高了开关柜绝缘监测的准确性。

u  基于状态在线监测的电力设备状态检修，与传统的基于预防性试验的定期巡检方式相比较，具有以下优势：
（1）为开关柜提供不间断的实时绝缘状况检测；
（2）预诊断告警，防止故障性灾难的发生，降低或避免损失；
（3）设备和系统使用寿命增加，可用率提高；
（4）降低维护成本，降低故障率，减少设备停运时间。

技术指标：

u  外形尺寸：178×75×30mm

u  系统适应范围：6.3KV-66KV高压开关柜

u  测量范围：10-52dB（mv）

u  精度：2dB

u  组网方式：485MODBUS-RTU

u  单条总线容量：256台局放采集装置

u  工作电源：180V~240V交流电源

u  安装场所：室内

u  设备形式：高原型

u  环境温度：-25~+70℃

u  相对湿度：0-90%

u  海拔高度：1900m

u  数据记录时间周期：1分钟至24小时可设置

u   记录数据包括 ：

日期和时间；

每个通道对应的局部放电活动程度值（dB）；

每个通道的局部放电脉冲数（定位模式）；

一定时期内的放电脉冲总数（定位模式）。
