JL-JF-BXS-I 便携式GIS局部放电测试仪

GIS（Gas Insulated Switchgear）是一种气体绝缘的全封闭组合开关电器，是电网和大型变电站中最昂贵的设备。由于GIS内部场强很高，当存在一些缺陷时，就会在日常运行中发生局部放电。局部放电是导致GIS设备绝缘劣化的主要原因之一，同时也是描述GIS绝缘老化的重要参数。通过对局放信号的监测和分析，就能判断GIS内部是否存在某种绝缘隐患。目前局放检测在GIS设备中应用已越来越广泛。

JL-JF-BXS-I 便携式GIS局部放电测试仪是骏龙科技专门为GIS设备的绝缘状态的现场巡测而设计的，通过分析软件和智能诊断系统，对局放信号进行分析处理，评估GIS的绝缘状态，判断缺陷类型和缺陷的大致位置，并给出维护建议。产品已在国网、南网、石化等诸多企业获得应用。

系统组成及功能：

JL-JF-BXS-I 便携式GIS局部放电测试仪运用特高频检测技术、超声波检测技术，最多可支持四个检测通道，检测信号经过调理放大、检波、采集及信号预处理后传输至分析主机，专家系统软件自动对数据进行数字滤波及特性指纹提取，通过智能诊断识别缺陷类型，评估GIS绝缘状态，为GIS设备的状态检修决策提供强有力的依据。

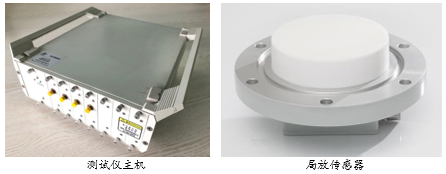

• u  特高频传感器：检测GIS内部产生的超高频局放信号，最多可支持4通道同时检测；
• u  测试仪主机：局放测试仪主机由信号调理电路、数据采集单元、微机智能分析单元及通信与控制单元等模块组成，对检测的信号进行采集、处理，并通过网络通讯把采集数据传输到主机；
• u  分析主机：分析主机通过以太网与测试仪进行通讯，获取检测数据，根据信号的特点判断出可能的缺陷类型和缺陷的大致位置；对历史数据进行统计和分析，判断设备内部局放的变化趋势。

产品特性：

u  特高频传感技术，避开低频噪声干扰，有效提高信噪比；

u  支持多种GIS外置特高频局放传感器；

u  超高速检波技术，可有效捕捉特高频信号的时域特征；

u  单次检测和连续检测两种运行模式，可显示50个工频周期以上的检测信号；

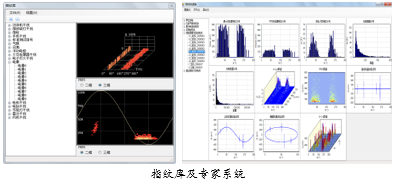

u  软件分析程序包含数据统计和指纹库，自动分析缺陷类型；

u  使用数据统计和智能诊断技术，对所有历史信号进行分析。给出诊断结论和维护建议。

监控程序：

u  数据库系统：采用SQL数据库，保存所有监测数据；

u  典型缺陷和干扰特征数据库：系统内置了各种典型缺陷和干扰的特征数据库；

u  专家系统：利用统计技术和智能诊断技术，对数据库中的历史数据进行分析处理，给出系统的放电趋势和诊断意见。

技术指标

u  适用电压等级 ：各种电压等级的GIS设备

u  电源系统 ：     85～264VAC/50Hz

u  测量通道 ：     4个检测通道

u  灵敏度：          -65dBm

u  检测频带 ：     300MHz～1.5GHz，20kHz～300kHz

u  采样间隔 ：     后台服务器控制可调

u  网络通信 ：     双绞线/光缆
