JL-JF-GOL-I GIS局部放电在线监测系统

GIS（Gas Insulated Switchgear）是一种气体绝缘的全封闭组合开关电器，是电网和大型变电站中最昂贵的设备。由于GIS内部场强很高，当存在一些缺陷时，就会在日常运行中发生局部放电。局部放电是导致GIS设备绝缘劣化的主要原因之一，同时也是描述GIS绝缘老化的重要参数。通过对局放信号的监测和分析，就能判断GIS内部是否存在某种绝缘隐患。目前局放检测在GIS设备中应用已越来越广泛。

JL-JF-GOL-I  GIS局部放电在线监测系统是骏龙科技专门为GIS设备的绝缘状态监测而设计的，运用特高频传感器技术实时检测GIS内部的局放信号，通过后台的参数分析软件和智能诊断系统，对局放信号进行分析处理，评估GIS的绝缘状态，判断缺陷类型和缺陷的大致位置，并给出维护建议。产品已在国网、南网、石化等诸多企业获得应用。

系统组成及功能：

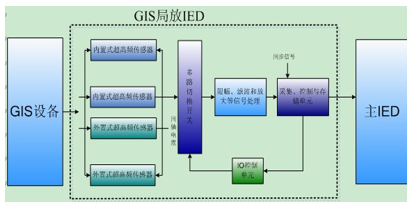

JL-JF-GOL-I  GIS局部放电在线监测系统由内/外置特高频传感器、检测前端和专家系统服务器组成，多个检测前端可以构成分布式监测系统，同时对多个设备进行在线监测。一套GIS局放在线监测系统可配置一台服务器及多达250个采集前端；每个前端可支持4个传感器单元，适合不同规模的变电站的GIS设备的在线监测；

u  局放传感器：根据变电站实际需求，可配置为内置传感器或外置传感器，检测GIS腔体内部的局放信号；

u  检测前端：前端数据采集系统由数据告诉采集单元、高速数据处理单元、通信与控制单元等模块组成，对检测的信号进行采集、处理，通过光纤将监测结果传到专家系统服务器，一个前端可支持4个传感器单元；

u  专家系统服务器：通过对历史数据的统计和分析，结合设备内部局放的变化趋势，判断出可能的缺陷类型和缺陷的大致位置。

技术指标：

产品特性：

• u  特高频传感技术，避开低频噪声干扰，有效提高信噪比；
• u  支持多种GIS内/外置特高频局放传感器；
• u  超高速检波技术，可有效捕捉特高频信号的时域特征；
• u  多个传感器在不同的位置检测，全面了解设备内部的放电情况，通过比较多个传感器之间的信号对缺陷位置进行定位；
• u  可通过光线组成分布式监测系统，实现所有传感器的同步采集；
• u  使用数据统计和智能诊断技术，对所有历史信号进行分析。给出诊断结论和维护建议。

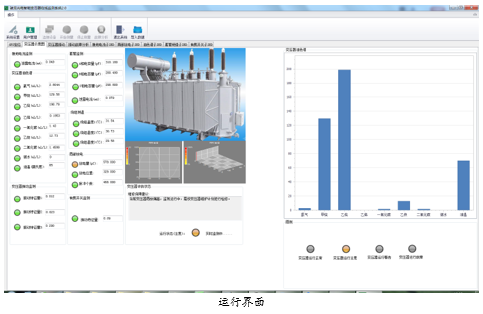

专家系统：

专家系统服务器由安装在机柜中的数据服务器、显示器、交换机等组成，可放在二次控制室内，并提供远端通信和数据接口。

• u  网络通讯系统：用于提供网络服务，实现采集前端和服务器的通讯，并接受来自前端的数据
• u  数据库系统：采用SQL数据库，保存所有监测数据；
• u  典型缺陷和干扰特征数据库：系统内置了各种典型缺陷和干扰的特征数据库；
• u  专家系统：利用统计技术和智能诊断技术，对数据库中的历史数据进行分析处理，给出系统的放电趋势和诊断意见。
