JL-SF6-L Ⅱ室内SF6气体在线监测报警系统

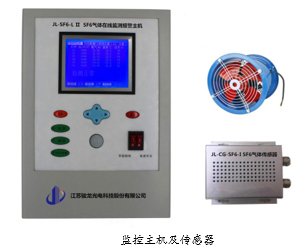

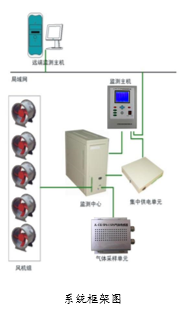

JL-SF6-L Ⅱ室内SF6气体在线监测报警系统主要主要由传感器、采集器及风机控制器组成，应用在变电站内35KV SF6开关室及500KV、220KV、110KV GIS室，对SF6组合电器设备室环境中 SF6气体泄漏情况和空气中含氧量进行实时监测。

功能特点：

• u  宽范围内实时、定量检测SF6气体浓度，系统可以在0～3000PPM范围内测量空气中SF6气体含量，全量程定量显示。
• u  报警阈值调整功能，SF6报警阈值可在50-1000PPM内自行设定。缺氧报警阈值可在15～20%内自行设定。
• u  通用电力规约，与综自系统无缝集成。系统对外提供CDT、MODBUS、103等通用电力规约接口，可与国内多家综自厂家如南瑞、南自、许继、四方、东方电子等系统无缝集成。
• u  多参数输出，通过电力规约，系统可将各种采集器SF6、O₂含量，温湿度数值，各节点通讯、工作、报警状态等多个参数实时传输至综自系统，真正实现无人值守功能。
• u  多种风机控制方式，风机有全天6时段定时自启动、告警启动、强制启动、人员感应启动等多种启动方式，更有效地保证人身安全。

技术指标：

u  测量范围：0～30000ppmv

u  报警点：可在测量范围内设置，默认1000ppmv

u  报警点误差：±5%FS，重复性误差：<5%FS

u  零点漂移：<5%FS，量程漂移：<5%FS

u  检测氧气浓度：0～25%

u  氧气浓度报警点：18%

u  氧气测量精度：<0.4%，O2在21%时
