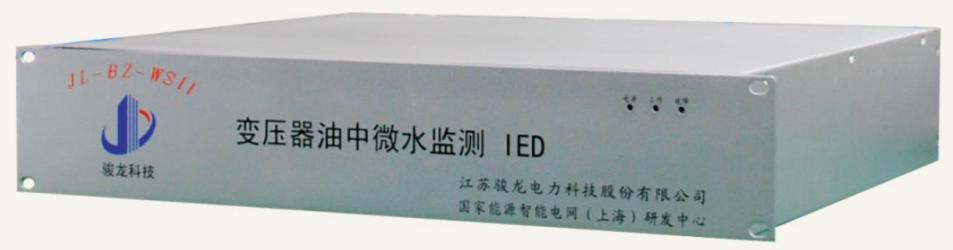

JL-BZ-WS Ⅱ变压器油中气体及微水监测IED

变压器油中固有的有机绝缘材料在运行电压的作用下，因热、氧化和局部电弧等多种因素的作用，裂解出包含H₂、CO、CH₄、C₂H₂等的混合气体。JL-BZ-WS Ⅱ变压器油中气体及微水监测IED通过分析油中气体的含量，可以有效地分析变压器的运行状况、运行寿命和绝缘老化情况。油中气体及微水监测IED主要采用色谱法对油中溶解的气体加以分离并进行定量检测的在线监测设备，能够监测七种(H₂、CO、CO₂、CH₄、C₂H₄、C₂H₂、C₂H₆)特征气体，并能同时在线监测微水含量。根据GB/T 7252（IEC60599）中的改良三比值法、大卫三角形法、立方体图示法等方法分析变压器的DGA数据；根据IEEE Std C57.104-2008对变压器的故障风险进行界定，判断故障类型及严重等级，并通过过程层网络向主IED随时报告自评估结果。

技术指标：

• u  能检测H₂、CO、CH₄、C₂H₆、C₂H₄、C₂H₂以及H₂O、CO₂等气体成分
• u  H₂：测量范围0～2000 ppm； 精确度max(10%，20ppm)
• u  C₂H₂：测量范围0～100 ppm； 精确度max(10%，1ppm)
• u  CH₄、C₂H₄、C₂H₆：测量范围0～1000ppm； 精确度max(10%，1ppm)
• u  CO： 测量范围0～2000 ppm； 精确度 max(10%，50ppm)
• u  CO₂： 测量范围50 ppm～10000 ppm； 精确度max(10%，50ppm)
• u  微水：测量范围2%～100%RH；精确度2%RH
• u  具备自评估功能，能给出故障部位、 故障模式（故障类型）、 风险程度（百分数）等信息
