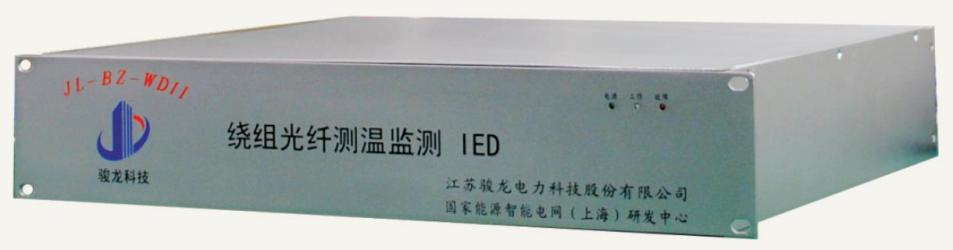

JL-BZ-WD Ⅱ变压器绕组光纤测温监测(综合测量)IED

JL-BZ-WD Ⅱ变压器绕组光纤测温监测IED能直接、实时、准确地测量变压器绕组温度，监测变压器绕组是否过热、变压器冷却装置是否出现异常，并为当前绕组的绝缘状态评估和冷却控制系统提供参考，从而延长变压器使用寿命、在高峰负荷时保障电力供应并使非计划性或突发性事故降到最低程度。

IED接入常规测量，可监测变压器顶层和底层油温、油位、油压、瓦斯、环境温湿度等常规参数。此外，本产品具备扩展功能，可以作为IED综合测量。

技术指标：

u  测温范围：-40℃~200℃

u  测量时间：<200ms

u  测量准确度：±0.5℃

u  同时接入光纤温度传感器个数：3-6个

u  可扩展接入4-20mA标准传感器输入8个和开入开出关量6个，485通信端口1个。用于实现对变压器顶层和底层油温、油位、油压、瓦斯、环境温湿度等常规测量量的监测。

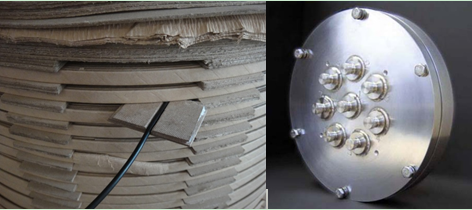

光纤绕组实物
