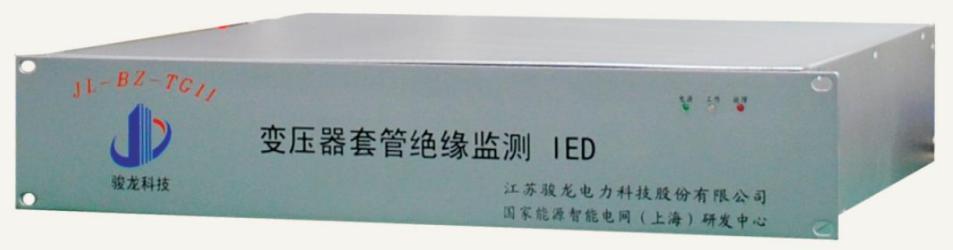

JL-BZ-TG Ⅱ变压器套管绝缘监测IED

变压器套管是将变压器内部高、低压引线引至油箱外部与电网连接的重要部件，其长期运行中可能因污秽、腐蚀、闪络、发热、机械力等环境条件变化的影响，绝缘性能迅速下降，并可能导致严重缺陷，如未及时发现并采取措施，潜在缺陷逐渐发展，可能引发绝缘击穿及设备损坏。

JL-BZ-TG Ⅱ变压器套管绝缘监测IED可在线监测套管的介质损耗、末屏电流和电容量，通过监测量的横向和纵向比较可掌握变压器套管的绝缘状态及其变化趋势。

该产品采用多通道同步采样技术和频率硬跟踪技术确保介质损耗因数测量的准确性和可靠性。

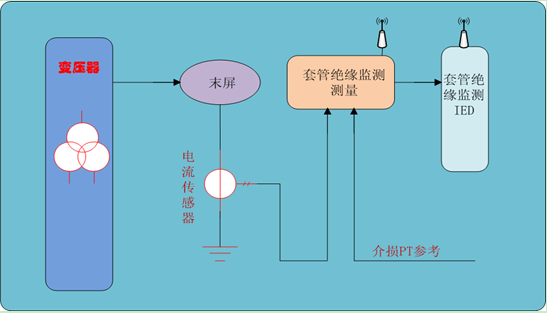

套管安装方式

技术指标：

u  可监测变压器套管的介质损耗、电容量和末屏电流以及环境温度、湿度

u  末屏电流：100uA-700mA；准确度：±1%或100uA

u  介质损耗因数：0.001~0.3；准确度：±0.001

u  等值电容：30pF~0.3μF；准确度：±0.5%

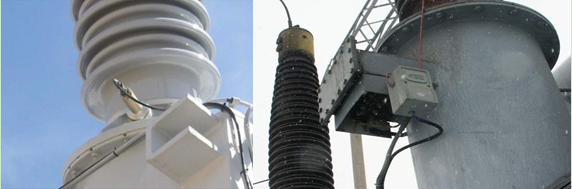

套管安装实例
